Пистолеты ППУ для распыления пенополиуретана

При напылении пенополиуретана, насосная станция установки ПЕНА-98 подаёт два компонента «А» и «Б» в распылитель – пистолет ППУ. В качестве перемешивающего компонента туда же подаётся сжатый воздух от компрессора. В смесительной камере все три потока объединяются. Воздух образует избыточное давление, а за счёт конструкции пистолета, закручивает компоненты, перемешивая их.

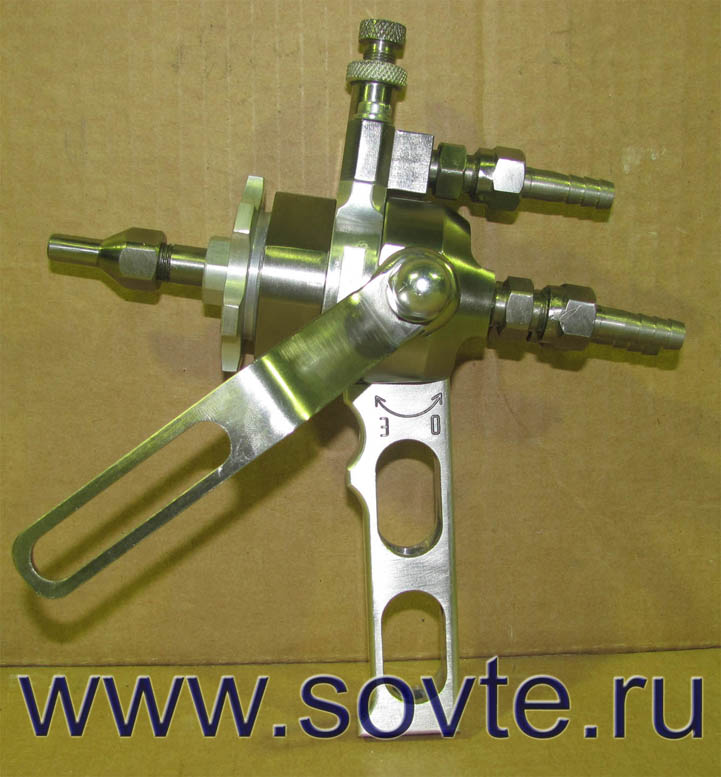

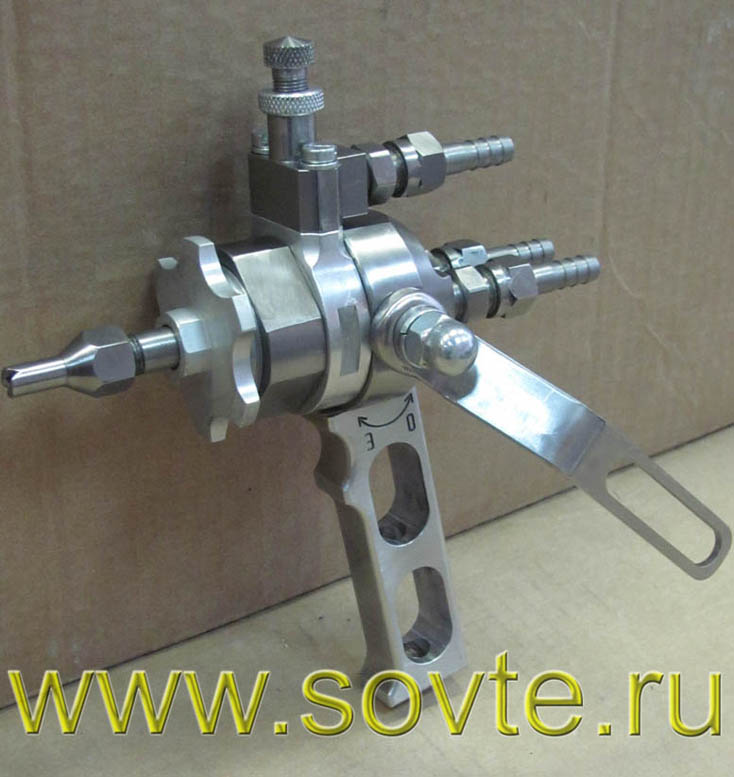

На сегодняшний день мы предлагаем распылители ППУ 4-го поколения, это модификации ПРП-04, которые с небольшими доработками выпускаются серийно с 2012 года. Нажмите на картинку, чтобы увеличить.

Пистолет ППУ фирмы СовТех НовосибирскПистолеты для напыления пенополиуретана со склада в Новосибирске

На выходе пистолета для ППУ, формируется аэрозольный поток перемешанной смеси компонентов А и Б, который оператор направляет на обрабатываемую поверхность. В зависимости от наконечника распылителя поток образует либо факел (два различных диаметра пятна) либо плоскость (в случае щелевидной форсунки).

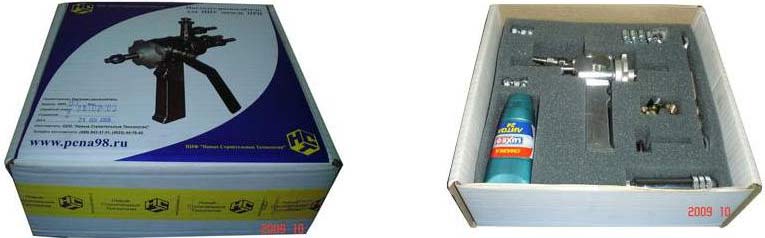

Комплект поставки пистолета для ППУ включает в себя всё необходимое для работы.

Мы предусмотрели все, что может понадобиться Вам на рабочем участке:

  • Сопло d – 3 мм;
  • Сопло d – 4 мм;
  • Сопло щелевидное, формирует «плоский факел»;
  • Запасной ствол пистолета ППУ;
  • Запасные винты и кольца уплотнительные;
  • Заглушки
  • Хомуты
  • Гаечные ключи
  • Приспособление для чистки ствола
  • Тюбик литола
  • Паспорт

Здесь подробно о насосной станции, к которой подключается пистолет, для теплоизоляции напыляемым пенополиуретаном.

Помимо пистолетов для ППУ и насосных станций, фирма СовТех поставляет компоненты А и Б в любых количествах (от 1 бочки или от 1 комплекта системы) и различных марок. Наши склады расположены в Новосибирске, Екатеринбурге и Иркутске. Подробно про системы ППУ компонентов здесь.

Конструкция и модификации распылителей ППУ

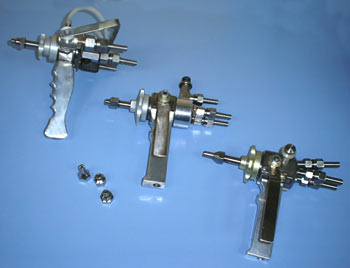

На фото модели распылителей ППУ, снятые с производства. Это модификации (слева – направо):

  • РП (в серии с 1998 года);
  • ПРП-02 (в серии с 2006 года);
  • ПРП-03 (в серии с 2009 года).

Некоторые из наших клиентов до сих пор используют такие распылители, хотя и устаревшие, но по-прежнему функциональные.

В пистолетах пенополиуретана моделей ПРП используется 2-х ходовой затвор. При переводе рукоятки в положение "Вперед" каналы для подачи в камеру смешения компонентов "А" и "Б" будут закрыты, а при перемещении рукоятки в положение "Назад" каналы подачи компонентов в камеру смешения откроются.

Важной особенностью распылителей типа ПРП является то, что компоненты из шлангов практически сразу попадают в камеру смешения. Так как расстояние от точки входа исходных компонентов в пистолет-распылитель до камеры смешения практически равно нулю, то вероятность засора практически исключается.

Применение пистолетов пенополиуретана

Пенополиуретановые компоненты обладают чрезвычайно высокой адгезией к самым различным материалам – дерево, металл, пластик и др. Геометрия поверхности также значения не имеет. Это может быть прямолинейный участок или изгиб, аэрозольный факел оператор может направлять куда угодно.

При смешивании компонентов «А» и «Б» происходит химическая реакция, образуется полимер, под названием «пенополиуретан», выделяется тепло и углекислый газ. Тепло полиуретан приподнимает, а углекислый газ создает пористую структуру. Таким образом, пенополиуретан превращается из жидких компонентов в готовый жесткий материал.

Если коротко, то порядок работы с распылителем ППУ при пуске следующий:

  1. Включить компрессор и открыть вентиль подачи воздуха на распылитель.
  2. Подсоединить шланги с компонентами (закрепить штуцера) к пистолету, предварительно вынув затычки.
  3. Опустить рычажную систему распылителя до горизонтального положения. При этом одновременно открываются два шаровых крана подачи компонентов А и Б.
  4. Включить двигатель установки тумблером, расположенным на пучке шлангов, идущих к пистолету-распылителю.
  5. Провести напыление.

При остановке пистолета ППУ следует выполнить операции:

  1. Выключить двигатель тумблером, находящимся на пучке шлангов.
  2. Поднять вертикально рычажную систему распылителя – одновременно закроются оба шаровых крана подачи компонентов А и Б.
  3. Не выключая воздух на компрессоре: перекрыть частично кран подачи воздуха в смесительную камеру. После этого воздух перераспределится равномерно по трем каналам и будет поступать в смесительную камеру из четырех отверстий.
  4. Осуществлять продувку не менее 3-5 минут (если установка не укомплектована системой промывки).
  5. Выключить компрессор.

Для предотвращения засорения распылителя и упрощения его чистки, рекомендуется перед началом работы покрыть тонким слоем смазки все внутренние каналы распылителя, смесительную камеру и все резьбовые соединения.

Смазка образует на поверхности каналов защитную пленку. Даже если и произойдет засорение и ППУ образуется внутри распылителя, то его можно будет легко счистить, т.к. масляная пленка предотвратит прилипание непосредственно на металл изделия.

Чтобы получить больше информации о применении распылителей ППУ для нанесения теплоизоляции на ограждающие поверхности, читайте в разделе сайта sovte.ru о технологии утепления пенополиуретаном.
