Заливка ППУ

Оборудование для заливки

Метод заливки ППУ подразумевает перемешивание компонентов механическим способом, без присутствия сжатого воздуха. При этом смесь выходит, в отличии от метода напыления, не аэрозольным факелом, а ровной упругой струёй. При заливке оба компонента непрерывно поступают в общую камеру и совместно проходят зону смешения. Для этих целей используется Заливочная Головка фирмы НСТ модели ЗГ-016М или ЗГ-016Б. Для удобства работы Головка ППУ комплектуется специальным пультом управления.

Оборудование для заливки ППУГоловка ЗГ-016Б с пультом управленияЗаливка декоративных элементов из ППУ

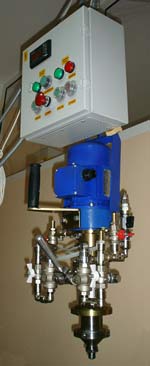

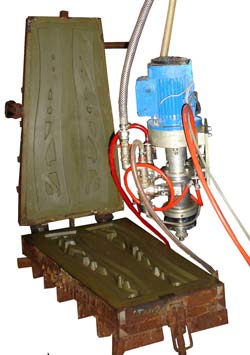

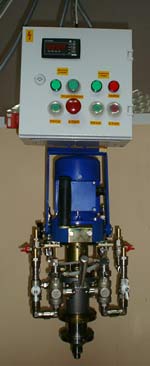

Заливочная Головка ЗГ-016Б с пультом управления

Что же происходит, после того как компоненты отдозированы и перемешаны? Компонент «А» встречается с компонентом «Б» и между ними происходит химическая реакция, образуется полимер под названием полиуретан. Реакция происходит с образованием тепла и выделением углекислого газа. Тепло полиуретан приподнимает, а углекислый газ создает пористую структуру. Таким образом, полиуретан превращается в пенополиуретан.

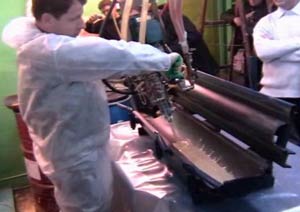

Заливочная головка (ЗГ) предназначена для равномерного смешения компонентов, формирования упругой струи и подачи смеси в пресс-форму. Наглядно представить работу оборудования можно, просмотрев видеосюжет заливки скорлуп и термопанелей (нажмите сюда).

На конструкцию ЗГ получены патенты на изобретение № 2261967 и 2258605, а также патент на полезную модель 38801. Ниже показаны различные изделия, которые производятся методом заливки ППУ в форму.

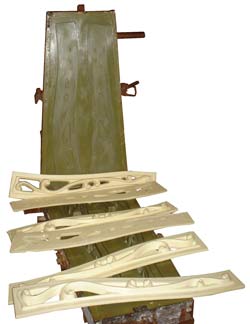

Декоративные элементы из пенополиуретана

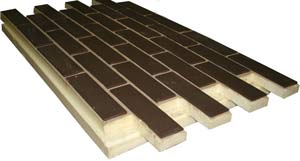

Термопанели с ППУ утеплителем, облицованные клинкерной плиткой

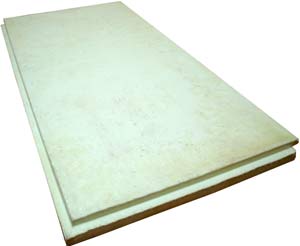

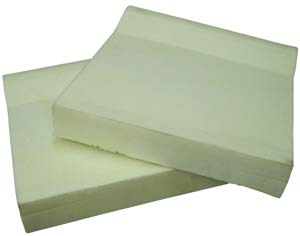

Теплоизоляционные панели из пенополиуретана

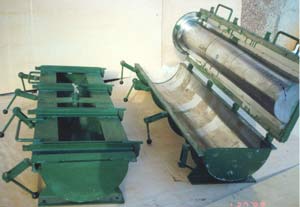

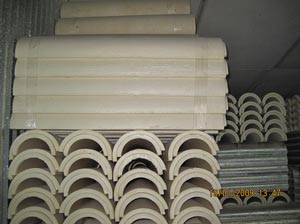

Теплоизоляционные скорлупы для трубопроводов

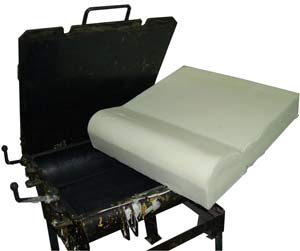

 Подушки из мягкого пенополиуретана



Помимо приведенной выше продукции из пенополиуретана методом заливки можно производить и другие изделия, например, сэндвич панели, улья, ППУ-тёрки для штукатурных работ и многое другое. Главное – иметь нужную форму и правильно подобрать марку сырья. Чтобы подать компоненты в форму требуется оборудование для заливки пенополиуретана.

Компания «Современные Технологии» предлагает несколько заливочных ППУ машин различной производительности.

  • ПЕНА-98П20УМ4-ЗГ016М, – производительность от 2 до 6л/мин
  • ПЕНА-98П75УМ-ЗГ016Б, – производительность от 8 до 24л/мин

Перечень основного оборудования на примере модели Пена-98П20УМ4-ЗГ-016М.  Цветовая гамма на рисунке показана схематично и не отражает реальной палитры поставляемого оборудования фирмы НСТ.

1. – Заливочная Головка; 2. – Пульт Управления; 3. – Гидропневмобак; 4. – Емкость компонента «Б» (изоционат); 5. – Забор компонента «Б»; 6. – Вброс компонента «Б» в емкость (рециркуляция); 7. – Манипулятор; 8. – Вброс компонента "А" (полиол) в емкость (рециркуляция); 9. – Забор компонента "А"; 10. – Емкость компонента "А" (полиол); 11. – компрессор; 12. – Насосная станция «ПЕНАТМ-98; 13. – Подача компонента к ЗГ; 14. – Подача компонента «Б» к ЗГ; 15. – электропульт насосной станции (зависим от Пульта Управления).

На фото ниже показаны элементы комплекса для заливки ППУ, смонтированные на рабочем участке по производству металлических дверей, заполненных пеной.

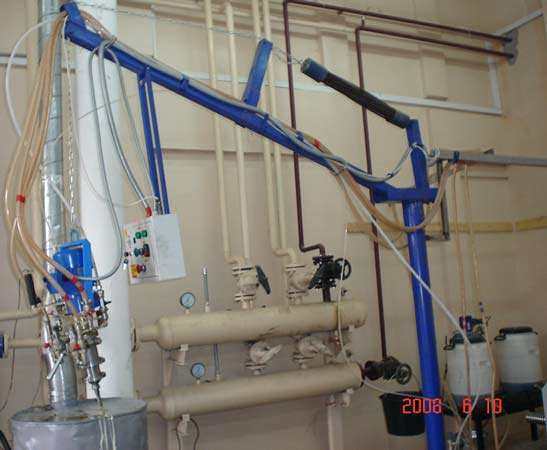

Манипулятор с подвешенной ЗГ-016М и пультом

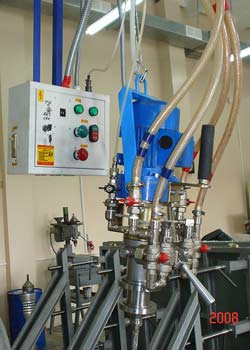

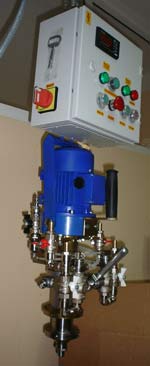

Заливочная головка и Пульт управления работой ЗГ-016М

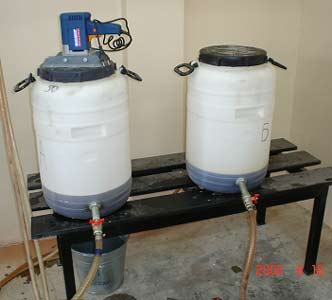

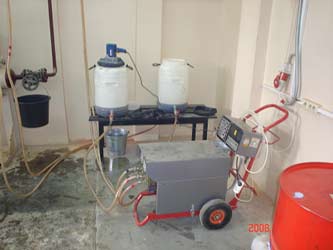

Насосная станция ПЕНА-98 П20УМ4, с плавной регулировкой производительности от 2 до 6кг/мин и 2 рабочие емкости с компонентами.

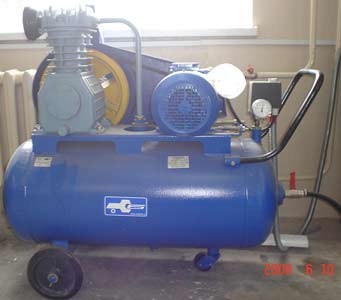

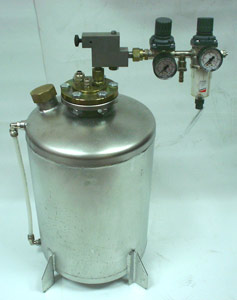

Гидропневмобак для растворителя, используемого при очистки заливочной головки и компрессорная станция К-25М, сжатый воздух от которой требуется для работы гидропневмобака и формирования воздушно-жидкостной смеси промывочной жидкости.

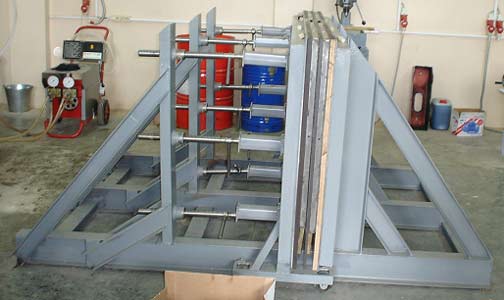

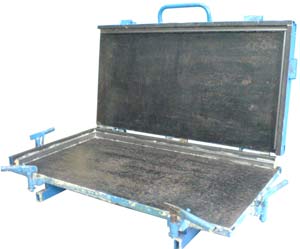

Пресс-форма для изделий типа “сэндвич”. В данном случае заливка ППУ осуществляется в полости двух металлических дверей.

Комплектация дозировочно-заливочной машины модели П20УМ4-ЗГ016М. Примечание:

Наименование Количество
Основная комплектация
Насосная станция ПЕНА-98П02УМ4 1 компл.
Заливочная Головка ЗГ-016М 1 компл.
Пульт управления ЗГ-016М 1 шт.
Дополнительная комплектация
Манипулятор 1 шт.
Комплект из двух расходных емкостей 67 (или 227л), с системой перемешивания полиола 1 компл.
Компрессорная станция К25-М 1 шт.

Комплектация дозировочно-заливочной машины модели П75УМ-ЗГ016Б.

Наименование Количество
Основная комплектация
Насосная станция ПЕНА-98П75УМ 1 компл.
Заливочная Головка ЗГ-016Б 1 компл.
Пульт управления ЗГ-016Б 1 шт.
Дополнительная комплектация
Манипулятор 1 шт.
Комплект из двух расходных емкостей 227л, с системой перемешивания полиола 1 компл.
Компрессорная станция К25-М 1 шт.

Технические характеристики машины для заливки ППУ модели П75-ЗГ016Б (для базовой комплектации).

N Параметр Характеристика
1 Тип смесителя Механический, низкого давления
2 Рабочее давление смеси в камере смесителя, [кг/см2] 3-4
3 Максимально допустимое давление смеси в камере смесителя, [кг/см2] 6
4 Диаметр смесительной камеры, [мм] 80
5 Минимальная производительность Заливочной Головки (при соотношении компонентов 1 к 1), [гр/сек] 18
6 Максимальная производительность (при соотношении компонентов 1 к 1), [гр/сек] 108
7 Рекомендуемая производительность (при соотношении компонентов 1 к 1), [гр/сек] 108
8 Рекомендуемое время старта системы компонентов, [сек] 22…25
9 Требования к полиолу На основе простых полиэфиров, вязкость не более 1000 сП
10 Максимально возможная масса впрыска (20с) при рекомендуемой производительности насосной станции, [гр] 2160
11 Рекомендуемая масса впрыска (12с) при рекомендуемой производительности насосной станции, [гр] 1296
12 Максимальное количество циклов «впрыск-остановка» до начала промывки системы 10
13 Время непрерывной работы привода ЗГ, [сек] не ограничено
14 Объем растворителя для заливки в ГПБ, [л] 7…8
15 Расход растворителя за один цикл промывки, [л] 0,3….0,5
16 Расход сжатого воздуха для обеспечения нормальной работы ГПБ, л/мин 450
17 Рабочее давление сжатого воздуха (для обеспечения нормальной работы ГПБ), [кг/см2] 2,5…3,0
18 Габаритные размеры насосной станции, [мм] 1150х550х900
19 Габаритные размеры ЗГ, [мм] 500х180х140
20 Габаритные размеры ГПБ с подставкой, [мм] 400х400х550
21 Масса насосной станции, [кг] 85
22 Масса ЗГ, [кг] 24
23 Масса ГПБ без загрузки, [кг] 5,2
24 Возможность использования для заливки ППУ в полевых условиях нет
25 Возможность подключения пневматического смесителя и использования насосной станции для напыления ППУ да
26 Общее энергопотребление (в т.ч. компрессор), [кВт] 5,65
27 Напряжение питания, [В] 220 и 380
28 Объем емкостей для сырьевых материалов, [м3] 0,134
29 Длина кран-балки манипулятора, [м] 2,5
30 Высота кран-балки манипулятора от уровня пола, [м] 2,1
31 Угол по горизонтали перемещения кран-балки манипулятора, между граничными положениями, [град] 120
32 Высота крепления смесителя (от нижней точки ЗГ до поверхности пола) на кран-балке манипуляторе, [м] 0,3
33 Расстояние по вертикали, на которое смеситель, закрепленный на кран-балке манипулятора может переместиться, [м] 1,1

Технические характеристики машины модели П75-ЗГ016Б (для базовой комплектации).

N Параметр Характеристика
1 Тип смесителя Механический, низкого давления
2 Рабочее давление смеси в камере смесителя, [кг/см2] 3-4
3 Максимально допустимое давление смеси в камере смесителя, [кг/см2] 6
4 Диаметр смесительной камеры, [мм] 80
5 Минимальная производительность Заливочной Головки (при соотношении компонентов 1 к 1), [гр/сек] 146
6 Максимальная производительность Заливочной Головки (при соотношении компонентов 1 к 1), [гр/сек] 440
7 Рекомендуемая производительность Заливочной Головки (при соотношении компонентов 1 к 1), [гр/сек] 293
8 Рекомендуемое время старта системы компонентов, [сек] 22…25
9 Требования к полиолу На основе простых полиэфиров, вязкость не более 1000 сП
10 Максимально возможная масса впрыска (20с) при рекомендуемой производительности насосной станции, [гр] 5866
11 Рекомендуемая масса впрыска (12с) при рекомендуемой производительности насосной станции, [гр] 3516
12 Максимальное количество циклов «впрыск-остановка» до начала промывки системы 10
13 Время непрерывной работы привода ЗГ, [сек] не ограничено
14 Объем растворителя для заливки в ГПБ, [л] 7…8
15 Расход растворителя за один цикл промывки, [л] 0,3….0,5
16 Расход сжатого воздуха для обеспечения нормальной работы ГПБ, л/мин 450
17 Рабочее давление сжатого воздуха (для обеспечения нормальной работы ГПБ), [кг/см2] 2,5…3,0
18 Габаритные размеры насосной станции, [мм] 1250х650х1000
19 Габаритные размеры ЗГ, [мм] 500х180х140
20 Габаритные размеры ГПБ с подставкой, [мм] 400х400х550
21 Масса насосной станции, [кг] 180
22 Масса ЗГ, [кг] 24
23 Масса ГПБ без загрузки, [кг] 5,2
24 Возможность использования для заливки ППУ в полевых условиях нет
25 Возможность подключения пневматического смесителя и использования насосной станции для напыления ППУ нет
26 Общее энергопотребление (в т.ч. компрессор), [кВт] 7,1
27 Напряжение питания, [В] 380
28 Объем емкостей для сырьевых материалов, [м3] 0,454
29 Длина кран-балки манипулятора, [м] 2,5
30 Высота кран-балки манипулятора от уровня пола, [м] 2,1
31 Угол по горизонтали перемещения кран-балки манипулятора, между граничными положениями, [град] 120
32 Высота крепления смесителя (от нижней точки ЗГ до поверхности пола) на кран-балке манипуляторе, [м] 0,3
33 Расстояние по вертикали, на которое смеситель, закрепленный на кран-балке манипулятора может переместиться, [м] 1,1

Сфера применения производимых ППУ изделий

Сфера использования изделий из пенополиуретана покоряет воображение: гражданское и промышленное строительство/капитальный ремонт, устройство теплосетей населенных пунктов, автомобилестроение, вагоно и самолетостроение, производство мебели, в легкой промышленности из ППУ создают синтетические кожи и дублированные ткани, не обойтись без этого передового сырья при изготовлении радио- и электротехники… Список можно долго продолжать. Изделия из ППУ, предлагаемые нашей компанией, – это решения для строительства, теплоизоляции, изоляции трубопроводов и продуктопроводов, создания фасадного и интерьерного декора.

Чтобы получить более подробную информацию о технических характеристиках и возможностях дозировочно-заливочных машин низкого давления, используйте контакты фирмы Современные Технологии Новосибирск.
