Пневматические шаровые вибраторы используются для возбуждения механических колебаний. Это самые надежные, безопасные и экономичные устройства для создания вибрации.
Отличительная особенность всех пневматических шариковых вибраторов (ПШВ) – это небольшие габариты. Несмотря на малые размеры, пневмовибраторы создают вынуждающую силу до 10 кН.
Иными словами, изделие массой 4.5кг. умещающееся на ладони, способно обработать до тонны полезной нагрузки.
При этом пневматические вибраторы позволяют то, на что не способны электромеханические – РЕГУЛИРОВАТЬ частоту колебаний и возмущающую силу. Более того, ПШВ незаменимы там, где требуется получить ВЫСОКОЧАСТОТНЫЕ колебания. Помимо прочего, пневмовибраторы обладают колоссальным ресурсом, в отличие от "традиционных" вибраторов, т.к. срок эксплуатации ПШВ – практически неограничен.
Профессиональные строители прекрасно знают, что без хорошего вибратора создание многих строительных материалов просто невозможно. Именно поэтому такое огромное значение и уделяется этим устройствам. Но, как ни странно, в нашей стране практически повсеместно используются электромеханические вибраторы. Тогда, когда им существует прекрасная альтернатива в виде пневматических вибраторов. Пневматические шаровые вибраторы – это устройства, которые применяются при вибрационной обработке различных материалов. В отличие от электромеханических вибраторов, пневматические шаровые вибраторы можно использовать в помещениях с повышенной влажностью, запыленностью, а некоторые модели могут работать даже под водой.
Еще одной отличительной особенностью ПШВ являются очень низкие капитальные и эксплуатационные расходы:
- пневматические шаровые вибраторы очень просты в установке;
- не требуют технического обслуживания во время эксплуатации;
- не требуют смазки;
- обладают значительно меньшим энергопотреблением, чем электромеханические аналоги.
Кроме этого пневматические шаровые вибраторы способны регулировать скорость вращения и величину создаваемой центробежной силы. Благодаря таким возможностям, а также благодаря тому, что вибрация возникает за счет вращения шарика по дорожкам, который приводится в движение струей сжатого воздуха, пневматический вибратор может работать под любым углом и даже в любом положении.
Технические характеристики пневматического вибратора VS-10 (диаметр рабочего шара 10мм)
| Параметр | Значение | |
| Давление воздуха | 2 атм | 3 атм |
| Частота, об/мин | 18000 | 20000 |
| Вынуждающая сила, Н | 205 | 230 |
| Расход воздуха, л/мин | 70 | 120 |
| Габаритные размеры, мм | 90 х 63 х 61 | |
| Масса, кг | 0,32 | |
Эксплуатация ПШВ 10 при расходе воздуха более 230 л/мин и давлении более 3 атм. способно привести к поломке изделия. Не допускайте подачи на вход вибратора сжатого воздуха более указанных параметров!
Технические характеристики пневматического вибратора VS-19 (диаметр рабочего шара 19мм)
| Параметр | Значение | ||
| Давление воздуха | 2 атм | 4 атм | 6 атм |
| Частота, об/мин | 11000 | 13000 | 14000 |
| Вынуждающая сила, Н | 1250 | 1740 | 2000 |
| Расход воздуха, л/мин | 200 | 310 | 430 |
| Габаритные размеры, мм | 124 х 115 х 49 | ||
| Масса, кг | 1,56 | ||
Технические характеристики пневматического вибратора VS-25 (диаметр рабочего шара 25мм)
| Параметр | Значение | ||
| Давление воздуха | 2 атм | 4 атм | 6 атм |
| Частота, об/мин | 10000 | 11000 | 11900 |
| Вынуждающая сила, Н | 1650 | 2000 | 2400 |
| Расход воздуха, л/мин | 290 | 400 | 510 |
| Габаритные размеры, мм | 142 х 125 х 56 | ||
| Масса, кг | 1,88 | ||
Технические характеристики пневматического вибратора VS-41 (диаметр рабочего шара 41мм)
| Параметр | Значение | ||
| Давление воздуха | 2 атм | 4 атм | 6 атм |
| Частота, об/мин | 5000 | 6500 | 7000 |
| Вынуждающая сила, Н | 5070 | 8057 | 9930 |
| Расход воздуха, л/мин | 350 | 430 | 570 |
| Габаритные размеры, мм | 184 х 165 х 68 | ||
| Масса, кг | 5,5 | ||
Еще важным фактом работы пневматического шарового вибратора является тот факт, что можно создать условия для работы этого вибратора на открытой площадке в сильные морозы. Для этого необходимо, чтобы в струе сжатого воздуха был спирт или антифриз. Из всего вышеперечисленного видно, что ПШВ являются прекрасными устройствами, которые, в отличие от электромеханических вибраторов, не нуждаются в создании каких-либо условий для своей продуктивной работы. Именно поэтому такие вибраторы широко используют в пищевой промышленности. На их основе создаются вибростолы и виброжелоба.
Рачительные Американцы и Западные Европейцы давно сделали свой выбор в пользу пневматический шаровой вибратор. В России также спрос на ПШВ растет в последние годы в геометрической прогрессии.

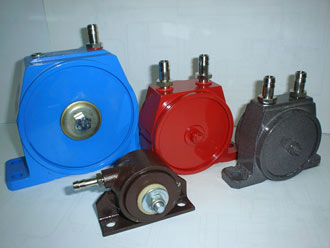

Пневматические шаровые вибраторы НСТ предназначены для вибрационной обработки любых видов промышленных материалов, которые могут подвергаться перемещению, уплотнению или сепарированию. Применение вибраторов НСТ возможно в любых условиях производства, в том числе с повышенной влажностью и даже под водой.
У пневматических шаровых вибраторов НСТ существует возможность регулирования их скорости вращения и величины центробежной силы, создаваемой на выходе, что делает их идеально подходящими для использования в качестве вибраторов на вибростолах, вибролотках, в загрузочных воронках или бункерах (для исключения прилипания подаваемых компонентов к стенкам бункера), в заливочных формах (для обеспечения равномерного заполнения и уплотнения смеси в форме, например, при изготовлении ЖБИ-изделий) небольшого или среднего размера.
Они могут также широко использоваться в пищевой промышленности (например, при производстве творога, мороженного, масла), при фасовке круп, муки, чая, кофе и др. сыпучих продуктов.
Благодаря чрезвычайно низким эксплуатационным расходам, что обусловлено легкостью установки вибраторов, наличием самоочистки и отсутствием необходимости технического обслуживания в период эксплуатации, наружные вибраторы НСТ являются высокоэкономичными изделиями.От одной воздушной магистрали можно запитать несколько вибраторов и другого оборудования. Таким образом, в случае, если на производстве уже используется сжатый воздух, то расходы на эксплуатацию вибраторов минимальны. С помощью приведенной таблицы технических характеристик можно рассчитать количество вибраторов применительно к Вашему производству.
Пневматический инструмент (виброинструмент, пневмоинструмент).

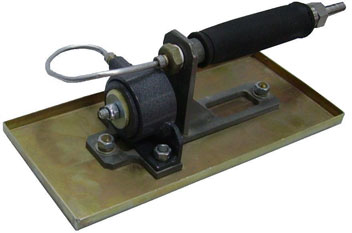

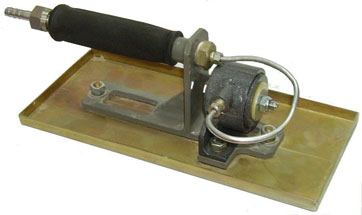

С февраля 2006 года серийно выпускаются вибротерки на базе пневмовибратора Пневматического Шарового Вибратора VS-10.

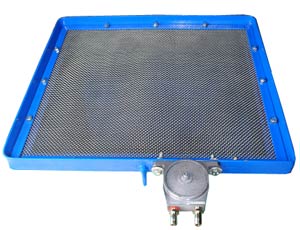

Вибросито на базе ПШВ-19 предназначено для разделения сыпучих материалов на несколько фракций.
Конструкция

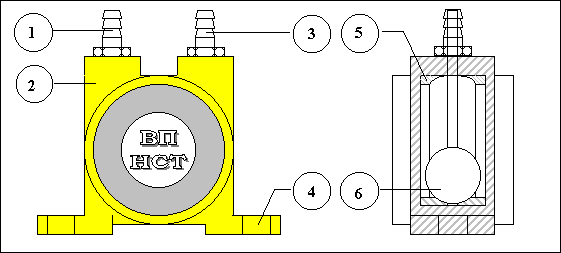

Сжатый воздух подводится к вибратору через ниппель 1, установленный на корпусе вибратора 2. Вибрации создаются в результате вращательного движения шара 6 по беговым дорожкам 5. Отработанный воздух отводится из вибратора через ниппель 3. Устанавливают вибратор путем жесткого крепления к корпусу вибростола, вибролотка, загрузочной воронки, бункера или формы с помощью болтов через отверстия 4.
Инструкция по эксплуатации
Пневматические шаровые вибраторы не требуют проведения смазки. Управление потоком поступающего воздуха при помощи дросселя регулировки подачи воздуха или пневмораспределителя позволит изменять скорость вращения вибратора и величину центробежной силы, создаваемой на его выходе. Пневматические вибраторы NST способны работать в любом положении, под любым углом.
В условиях морозной погоды впрыскивание этилового спирта или антифриза в поток воздуха позволит поддерживать непрерывный режим работы для вибраторов, которые эксплуатируются на открытых стройплощадках в холодное время года.
